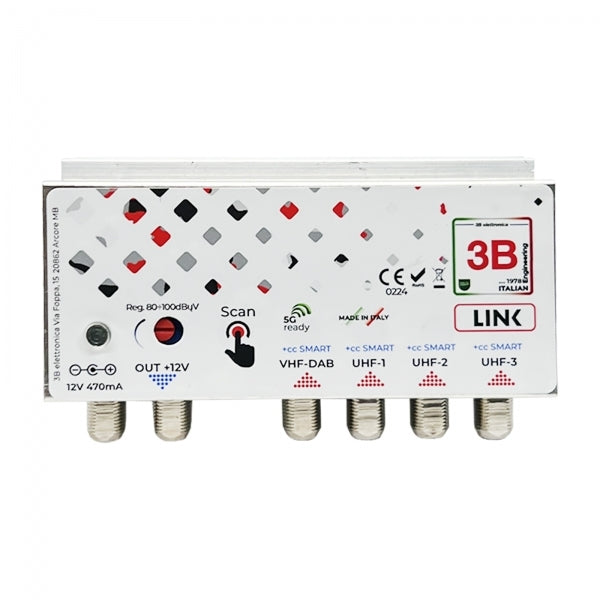

Centrale Da Palo 80-100 dBuV Auto Programmabile 40dB 3B ELETTRONICA

La centrale da palo Link ha al suo interno una unità digitale a filtri programmabili con C.A.G., e autoprogrammante e seleziona, filtra ed equalizza tutti i canali ricevuti da ogni ingresso portandoli in uscita tutti allo stesso livello.

1. Filtri digitali autoprogrammabili n°32
2. Equalizzazione automatica tramite C.A.G.
3. Ingressi 4 di cui IVHF+DAB e 3 UHF 21-48 con unica scansione automatica
4. Filtri LTE 5G
5. Duplicazione canali
6. Livello di distorsione in uscita: 115d BµV
7. Livello di uscita regolabile manualmente
8. Alimentazione via cavo coassiale oppure su boccola dedicata +cc
9. Telealimentazione automatica SMART cc 12V 70mA max per ogni ingresso
10. Conversione interna fino al canale 69
11. Protezione da ESD in tutte le porte.
12. Scatola da palo in ABS

Funzione Duplica

L'opzione duplica attivabile tramite tasto Scan permette di conservare ogni coppia del medesimo canale, preso da ingressi differenti. I canali duplicati, i quali pur avendo un livello inferiore potrebbero però essere di qualità superiore in fatto di MER, CBER, ecc., vengono convertiti in banda LTE mantenendo fra loro un canale di guardia, entro il limite dei 32 MUX attivabili. Il criterio con cui la centrale sceglie i duplicati è quello di selezionare per primo il segnale duplicato più forte per poi scendere man mano che esamina i restanti segnali DTT.

Caratteristiche Prodotto

• Numero ingressi: 4 (1IN VHF+DAB; 3IN UHF)
• Banda passante ingressi: RF 174÷694 MHz
• Banda uscita: RF 174÷862 MHz
• Protezione LTE: LTE700
• Numero filtri digitali: 32
• Numero uscite: 1
• Livello ingressi: VHF/UHF 50÷100 dBµV
• Connettori ingressi/uscite: "F" femmina
• Range C.A.G. ingressi VHF/UHF: 40 dB
• Selettività filtri digitali: 35dB@1MHz
• MER in uscita: 35dB (con MER in ingresso >37)
• Distorsione da intermodulazione: 113dBµV (IM3 DIN 45004B -60dBc) 120dBµV (IM3 -35dBc a 2 toni)
• Regolazione livello d'uscita: 80÷100 dBµV
• Return loss IN/OUT: >12 dB
• Telealimentazione in VHF-UHF: Automatica 12V 70mA
• Consumo massimo: 12Vdc 400mA
• Temperatura di funzionamento: -10 ÷ + 50 °C
• Alimentazione: 12V 470mA
• Dimensione: 11x15x7cm
