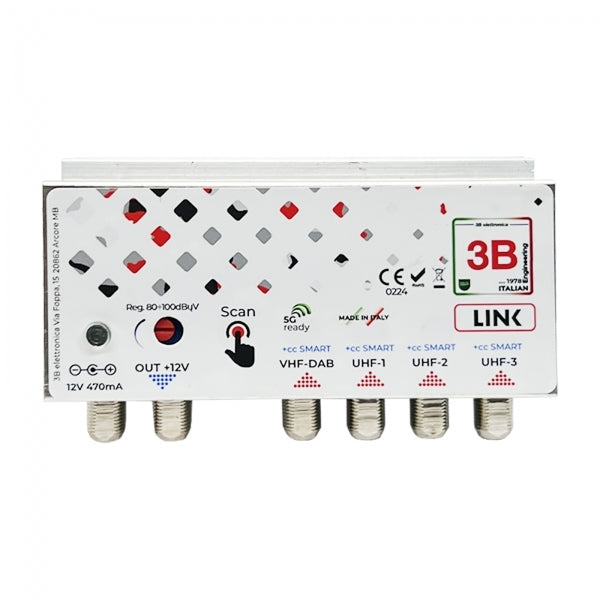

La centrale da palo Link ha al suo interno una unità digitale a filtri programmabili con C.A.G., e autoprogrammante e seleziona, filtra ed equalizza tutti i canali ricevuti da ogni ingresso portandoli in uscita tutti allo stesso livello.

1. Filtri digitali autoprogrammabili n°32
2. Equalizzazione automatica tramite C.A.G.
3. Ingressi 4 di cui IVHF+DAB e 3 UHF 21-48 con unica scansione automatica
4. Filtri LTE 5G
5. Duplicazione canali
6. Livello di distorsione in uscita: 115d BµV
7. Livello di uscita regolabile manualmente
8. Alimentazione via cavo coassiale oppure su boccola dedicata +cc
9. Telealimentazione automatica SMART cc 12V 70mA max per ogni ingresso
10. Conversione interna fino al canale 69
11. Protezione da ESD in tutte le porte.
12. Scatola da palo in ABS

Funzione Duplica

L'opzione duplica attivabile tramite tasto Scan permette di conservare ogni coppia del medesimo canale, preso da ingressi differenti. I canali duplicati, i quali pur avendo un livello inferiore potrebbero però essere di qualità superiore in fatto di MER, CBER, ecc., vengono convertiti in banda LTE mantenendo fra loro un canale di guardia, entro il limite dei 32 MUX attivabili. Il criterio con cui la centrale sceglie i duplicati è quello di selezionare per primo il segnale duplicato più forte per poi scendere man mano che esamina i restanti segnali DTT.

Caratteristiche Prodotto

• Numero ingressi: 4 (1IN VHF+DAB; 3IN UHF)
• Banda passante ingressi: RF 174÷694 MHz
• Banda uscita: RF 174÷862 MHz
• Protezione LTE: LTE700
• Numero filtri digitali: 32
• Numero uscite: 1
• Livello ingressi: VHF/UHF 50÷100 dBµV
• Connettori ingressi/uscite: "F" femmina
• Range C.A.G. ingressi VHF/UHF: 40 dB
• Selettività filtri digitali: 35dB@1MHz
• MER in uscita: 35dB (con MER in ingresso >37)
• Distorsione da intermodulazione: 113dBµV (IM3 DIN 45004B -60dBc) 120dBµV (IM3 -35dBc a 2 toni)
• Regolazione livello d'uscita: 80÷100 dBµV
• Return loss IN/OUT: >12 dB
• Telealimentazione in VHF-UHF: Automatica 12V 70mA
• Consumo massimo: 12Vdc 400mA
• Temperatura di funzionamento: -10 ÷ + 50 °C
• Alimentazione: 12V 470mA
• Dimensione: 11x15x7cm

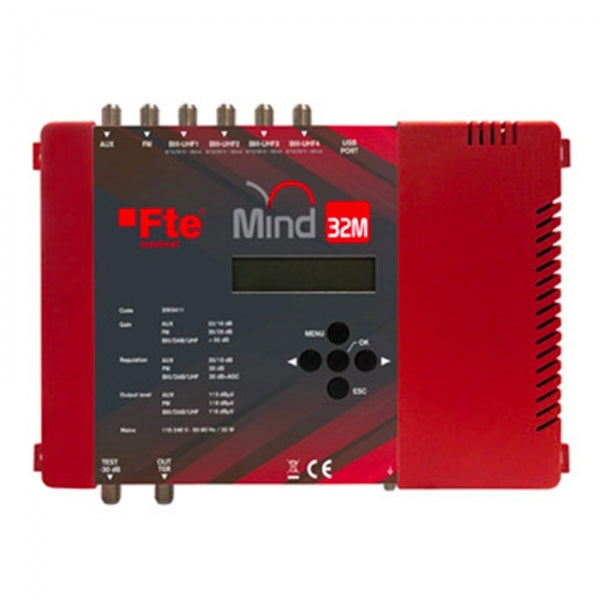

Centrale TV a 32 filtri programmabili che permette di gestire ogni singolo mux con un filtro dedicato. Garantisce una elevata selettività e un alto guadagno. Centrale capace diregolare in autonomia il livello massimo di uscita in funzione della quantità di mux filtrati. Centrale adatta per impianti di medie e grandi dimensioni e per impianti in fibra ottica dove occorre avere un segnale perfettamente equalizzato.

Punti Di Forza

1. Elevato livello di uscita regolabile fino a 116dBµV
2. Programmazione in 3 step tramite tastiera e display LCD
3. Scansione automatica dei mux presenti
4. Regolazione automatica del livello di uscita in funzione dei mux filtrati
5. Perfetta equalizzazione dei segnali in uscita
6. A 32 Filtri programmabili con singolo canale per filtro 7/8 MHz
7. Conversione di canali sulla banda
8. CAG Controllo Automatico di Guadagno su ogni singolo mux
9. Filtro LTE / 5G automatico
10. Altissima selettività dei filtri sui canali adiacenti >35dB@1MHz
11. Codice di blocco per programmazione -Dispone di 6 ingressi programmabili AUX-FM-4xBIII/UHF
12. Porta USB 2,0 per upload/download configurazioni
13. Telealimentazione 12Vcc - 80mA per ogni ingresso

Applicazioni

L'auto programmazione della centrale MIND32M permette di selezionare i migliori canali DVB-T/T2 per distribuirli in uscita garantendo un'elevata selettività tra i canali adiacenti. Grazie all'ottimo guadagno e all'elevato livello di uscita, la MIND32M è la centrale ideale per distribuire i segnali terrestri in impianto di medie dimensioni garantendo un'alta qualità dei programmi digitali. Grazie alla perfetta equalizzazione, la MIND32m è la centrale più adatta in tutti gli impianti monofibra o FTTH multiservizio in cui vi è una distribuzione in fibra ottica.

Caratteristiche Prodotto

• Numero ingressi: 6: AUX, FMx 4x BIII/UHF
• Frequenze: FM: 88 ÷ 108, BIII /UHF: 174÷230 / 470÷862 MHz
• Numero uscite: 1 OUT + 1 TEST (-30 dB)
• Livello d'ingresso: FM: 40 ÷ 90, AUX: 60 ÷ 90, BIII/UHF: 50÷100 dBµV
• Protezione LTE / 5G - MHz: Sì, con l'alta selettività dei filtri
• Guadagno: FM: 35/25, AUX: 22/10, BIII/UHF: >55 dB
• Regolazione: FM:20, AUX: 0÷10 o 0÷20, BIII/UHF: 20 + CAG dB su ogni canale
• Livello max uscita FM: 119 dBµV
• Livello max uscita AUX: 113 dBµV
• Livello max uscita BIII/UHF: 116 dBµV ( regolazione automatica in funzione della quantità di mux filtrati)
• Conversione: Sì
• Funzioni aggiuntive: Autoscan per mux con potenza superiore a 50 dB, livello di uscita calcolato automaticamente in funzione della quantità di mux in ingresso
• Numero filtri programmabili: 32
• Numero canali per filtro: 1
• Regolazione pendenza: 9 dB
• Selettività: >35 dB/1 MHz
• MER: 35 dB
• Figura di rumore FM: <6 dB
• Protezione ESD: Su tutti gli ingressi
• Programmazione: Tramite tastiera e display LCD
• Tensione di telealimentazione: 12 / 24 VDC
• Corrente di telealimentazione: 80 mA su ogni ingresso
• Funzioni porta USB 2.0: Salva/copia configurazione
• Tensione di alimentazione: 100÷254 / 50÷60 VAC/Hz
• Consumo: 22 W
• Temperatura di funzionamento: -5÷50°C
• Dimensioni (L x A x P): 265 x 190 x 52 mm
• Peso: 1 Kg
• Quantità imballo: 1 / 1
• Conforme alle norme: EN 60728, EN 62368-1, EN 50083-2, EN 61000-3-2, EN 61000-3-3, EN 6100-3-3

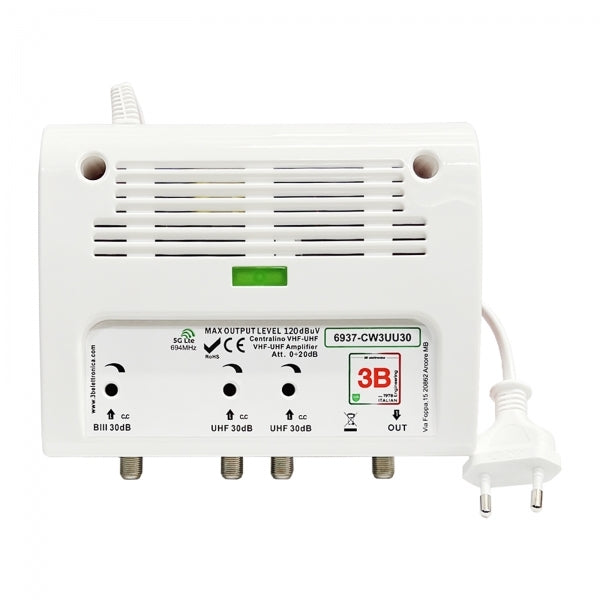

Grazie per aver scelto la nostra serie di amplificatori autoalimentati per interni. Sono progettati per amplificare e distribuire i segnali TV in impianti di ricezione di piccole e medio/grandi dimensioni.

1. Ingressi dedicati separati per segnale in BIII e UHF.
2. Regolazione del guadagno (0-20dB).
3. Amplificatore integrato ad alto guadagno e basso rumore.
4. Mixer integrato per fornire un'uscita a banda larga.
5. Filtro 5G integrato per prevenire le interferenze del segnale di telefonia mobile 5G.
6. Alimentatore di tipo lineare.
7. Protezione da corto circuiti e da sovratensioni e picchi per garantire che il tuo TV sia protetto dai fulmini.
8. DC PASS automatico che fornisce alimentazione (12V-max 70mA) ad un'antenna attiva o ad un preamplificatore, bloccandosi autonomamente in caso di corto circuito.

Caratteristiche Prodotto

• Filtro 5G: Si
• Ingresso BIII: 30dB
• Ingresso UHF: 2x30dB
• Livello Uscita VHF/UHF: 120dBµV
• Alimentazione: 240V
• Telealimentazione: A riconoscimento automatico
• Attenuatori: 4x0÷20dB
• Impedenza: 75 Ohm
• Dimensioni e Peso: 130x150x50mm 0,6Kg

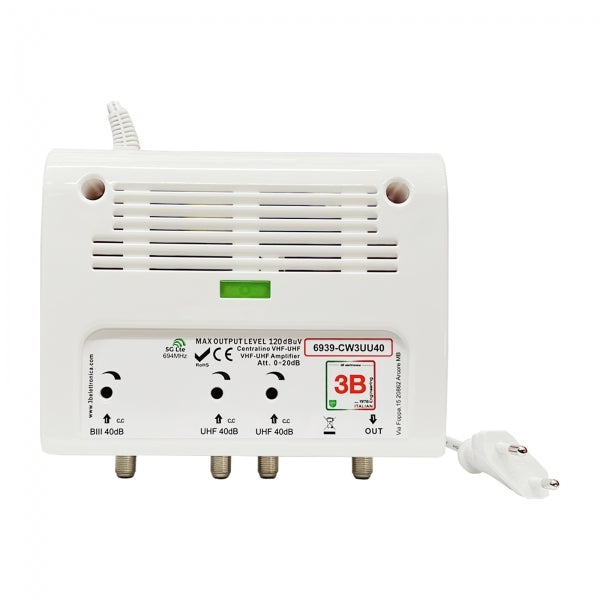

Grazie per aver scelto la nostra serie di amplificatori autoalimentati per interni. Sono progettati per amplificare e distribuire i segnali TV in impianti di ricezione di piccole e medio/grandi dimensioni.

1. Ingressi dedicati separati per segnale in BIII e UHF.
2. Regolazione del guadagno (0-20dB).
3. Amplificatore integrato ad alto guadagno e basso rumore.
4. Mixer integrato per fornire un'uscita a banda larga.
5. Filtro 5G integrato per prevenire le interferenze del segnale di telefonia mobile 5G.
6. Alimentatore di tipo lineare.
7. Protezione da corto circuiti e da sovratensioni e picchi per garantire che il tuo TV sia protetto dai fulmini.
8. DC PASS automatico che fornisce alimentazione (12V-max 70mA) ad un'antenna attiva o ad un preamplificatore, bloccandosi autonomamente in caso di corto circuito.

Caratteristiche Prodotto

• Filtro 5G: Si
• Ingresso BIII: 40dB
• Ingresso UHF: 2x40dB
• Livello Uscita VHF/UHF: 120dBµV
• Alimentazione: 240V
• Telealimentazione: A riconoscimento automatico
• Attenuatori: 4x0÷20dB
• Impedenza: 75 Ohm
• Dimensioni e Peso: 130x150x50mm 0,6Kg

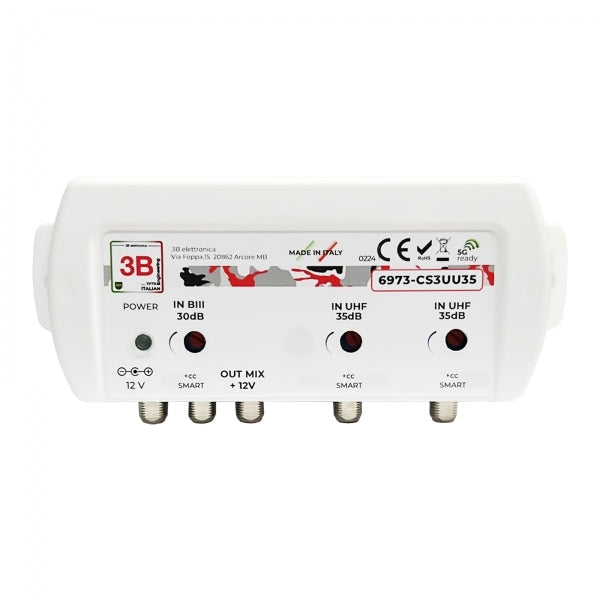

Grazie per aver scelto la nostra serie di amplificatori autoalimentati per interni. Sono progettati per amplificare e distribuire i segnali TV in impianti di ricezione di piccole e medio/grandi dimensioni.

1. Ingressi dedicati separati per segnale in BIII e UHF.
2. Regolazione del guadagno (0-20dB).
3. Amplificatore integrato ad alto guadagno e basso rumore.
4. Mixer integrato per fornire un'uscita a banda larga.
5. Filtro 5G integrato per prevenire le interferenze del segnale di telefonia mobile 5G.
6. Alimentatore di tipo lineare.
7. Protezione da corto circuiti e da sovratensioni e picchi per garantire che il tuo TV sia protetto dai fulmini.
8. DC PASS automatico che fornisce alimentazione (12V-max 70mA) ad un'antenna attiva o ad un preamplificatore, bloccandosi autonomamente in caso di corto circuito.

Caratteristiche Prodotto

• Filtro 5G: Si
• Ingresso BIII: 30dB
• Ingresso UHF: 2x35dB
• Livello Uscita VHF/UHF: 122dBµV
• Alimentazione: 12V 470mA
• Telealimentazione: A riconoscimento automatico (+cc Smart)
• Attenuatori: 3x0÷20dB
• Impedenza: 75 Ohm
• Dimensioni e Peso: 175x74x51mm 0,26Kg

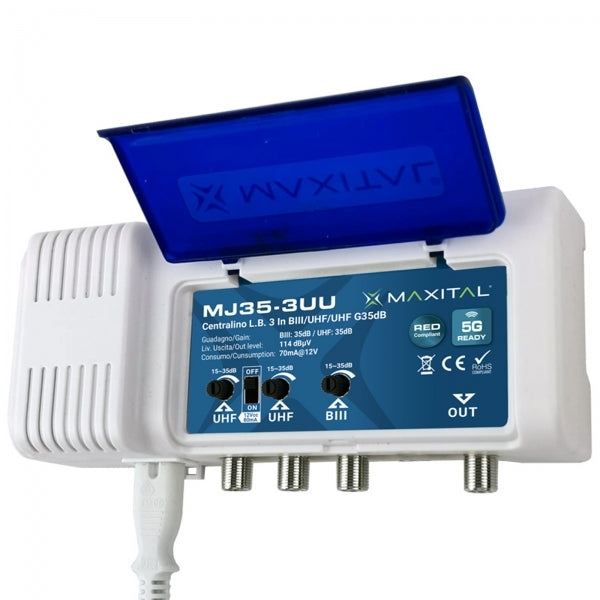

Centralino a Larga Banda autoalimentato con 3 ingressi (BIII, UHF, UHF) e guadagno di 35dB con livello di uscita pari a 114dBµV. Regolazione di guadagno di 20dB su tutte le bande con amplificazione a bande separate

Punti Di Forza

1. Amplificazione a bande separate BIII/UHF.
2. Guadagno 35 dB.
3. Regolazione del guadagno di 20dB.
4. Nuovo Filtro LTE/5G integrato di ultima generazione.
5. Telaio metallico completamente schermato e connettori di tipo F.
6. Telealimentazione su ingresso UHF a 12 Vcc e 80mA.
7. Dotato di contenitore in ABS antifiamma.
8. Predisposizione per montaggio su barra DIN.

Applicazioni

I centralini autoalimentati da interno della serie MJ35 miscelano e amplificano i segnali provenienti da una o più antenne. Adatti per impianti di medie/grandi dimensioni.

Caratteristiche Prodotto

• N° ingressi Bande: BIII / UHF / UHF
• Frequenza: 174 ÷ 230 / 470 ÷ 694 / 470 ÷ 694
• N° uscite: 1
• Guadagno - dB: 35 / 35 / 35
• Regolazione Guadagno - dB: 20 / 20 / 20
• Livello max. uscita VHF/UHF - dBµV: 114
• Figura di rumore - dB: BIII <5 / UHF <7
• Alimentazione - VAC: 220 - 230
• Consumo - mA: 70
• Telealimentazione su input UHF - Vcc/mA: 12 / 80
• Tipo di amplificazione: BIII/UHF separate
• Tipo di telaio: Lega di zinco
• Tipo di contenitore: ABS antifiamma - montaggio su barra DIN
• Temperatura di funzionamento - ° C: -10 ÷ 50
• Dimensioni ( L x A x P ) - mm: 168 x 80 x 48
• Peso - g: 390
• Conforme alle norme: EN50083-2; EN60065, EN55032; EN61000-3-2; EN61000-3-3, EMC Directive 2014/30/EU; EN61000-3-3, EMC Directive 2014/30/EU
